Доработка IRDA Tekram IR-210B

Суть проблемы: на скорости 56k ещё как-то раза с 10 можно залить 10 кило, не больше.

Решение:

1 - убрать ИК-стекло, оно слишком тёмное, и поставить что-нить посветлее (у меня было красное стекло такой формы от IR от Aver'a)

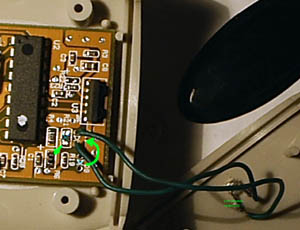

2 - отпаять зелёный светодиод, который моргает когда IRDA что-то принимает (впаивать на это место ничего не надо, это ослабит излучаемый сигнал).
3 - Впаять его на заготовленное место рядом (куда текрамовцы сэкономили его), причём светодиод обязательно должен быть зелёным :-)
4 - отпаять резистор на 0ом (или перемычка), который находится прямо под нововпаянным светодиодом.
5 - резистор на 0 ом, который у нас остался, впаиваем на пустое место рядом с резистором над которым стоит нашь новый светодиод (у края платы), или можно просто этот резистор под светодиодом перемкнуть, если приглядитесь, то эти контактные площадки под резисторы запараллелены.

Теперь светодиод должен иногда сам по себе моргать (он показывает теперь передачу IR), моргает он довольно ярко, заодно ограничивает ток.
Теперь без проблем на 115200, на расстоянии полметра (больше не проверял, негде :-))
Вот так вот, всё очень просто и эффективно, и самый дряной Tekram IR210B становится нормальным IRDA, ничуть не уступая Asus'ам.

by Alex Belov
